自密實混凝土U型儀使用說明

本方法用于測量新拌混凝土通過鋼筋間隙與自行填充至模版角落的能力，適用于各個等級的自密實混凝土自密實性能的測定。

試驗工具應符合下列要求：

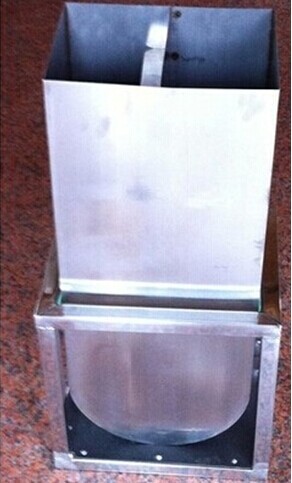

1、              U型箱采用材料應為優質不銹鋼，內表面應平滑，并就盡量減少混凝土與容器的摩擦阻力。組裝后的填充裝置應堅固，且能觀察混凝土的流動狀態。在填充裝置的中央部位放置格柵型障礙，1型格柵由5根φ10mm光圓鋼筋制成。2型格柵由3根φ13mm光圓鋼筋制成。可根據結構物的形狀、尺寸及配筋狀況等，結合自密實混凝土等級選擇相應的障礙和檢測標準。

2、              在填充裝置的中央部位設有溝槽，間隔板和可開啟的間隔板能插入其中，憑借插入裝置使A室與B室成為能被隔開的兩個空間。

3、              應備有混凝土投料用容器（約5L容量，有把手的塑料桶）、混凝土頂面刮平用平直刮刀或抹刀，應準確讀至1mm的鋼制卷尺，應量測至0.1S的秒表及濕布等。

   新版混凝土試樣可按現行標準《普通混凝土拌合物性能試驗方法標準》GB50080中的相關規定制得。

   試驗方法應符合下列規定：

1、  應使填充裝置撐垂直放置，頂面為水平狀態。

2、  在填充裝置中插入間隔門并裝好隔柵型障礙的間隔板。

3、  將填充容器內表面間隔門、間隔板和隔柵型障礙等用濕度擦拭潤濕。

4、  關閉間隔門用有把手的塑料桶容器將新拌混凝土試樣連續澆入A室至滿，不得用振搗棒振搗或橡皮錘敲振。

5、 用刮刀沿填充容器的上緣刮平混凝土頂面后靜至1min.

6、  連續迅速的將間隔門向上拉起混凝土邊通過隔柵型障礙邊向B室流動，直至流動停止為止，在此期間填充裝置均需保持靜止，不得移動。

7、  在填充容器的B室，由填充混凝土的下端開始，以鋼質卷尺測量混凝土填充至其頂面的高度，應至1mm，此高度即填充高度以Bh(mm)表示，測量時應沿容器寬的方向量取兩端，及中央等三個位置的填充高度取其平均值。

  在三個位置所測得填充高度Bh(mm)計算其平均值，其結果修正至小數點后一位，報告時以整數值表示。

  檢驗報告中應包括含下列各項內容：

1、    混凝土的配合比。

2、    隔柵型障礙的種類

3、    填充高度Bh（mm）
